Cm1 cm2 – Exercice: Notice de Fabrication d’un objet technique, une carte animée

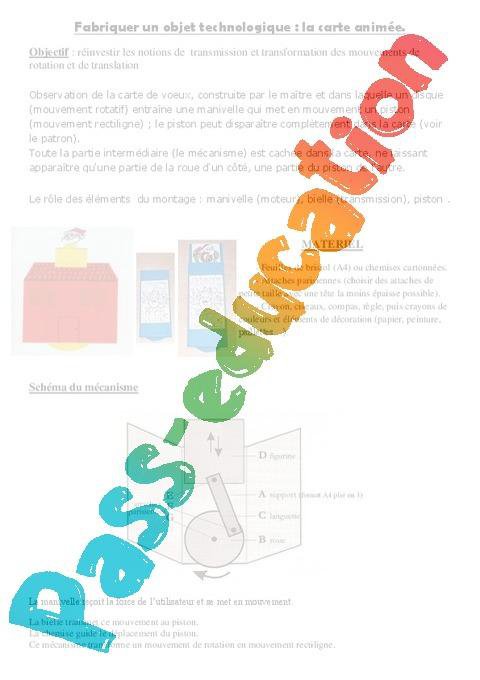

Fabriquer un objet technologique : la carte animée.
Objectif : réinvestir les notions de transmission et transformation des mouvements de rotation et de translation
Observation de la carte de voeux, construite par le maître et dans laquelle un disque (mouvement rotatif) entraîne une manivelle qui met en mouvement un piston (mouvement rectiligne) ; le piston peut disparaître complètement dans la carte (voir le patron).
Toute la partie intermédiaire (le mécanisme) est cachée dans la carte, ne laissant apparaître qu’une partie de la roue d’un côté, une partie du piston de l’autre.
Le rôle des éléments du montage : manivelle (moteur), bielle (transmission), piston .
MATERIEL
– Feuilles de bristol (A4) ou chemises cartonnées.
– Attaches parisiennes (choisir des attaches de petite taille avec une tête la moins épaisse possible).
– Crayon, ciseaux, compas, règle, puis crayons de couleurs et éléments de décoration (papier, peinture, paillettes…).
Schéma du mécanisme
La manivelle reçoit la force de l’utilisateur et se met en mouvement.
La bielle transmet ce mouvement au piston.
La chemise guide le déplacement du piston.
Ce mécanisme transforme un mouvement de rotation en mouvement rectiligne.
